適用范圍

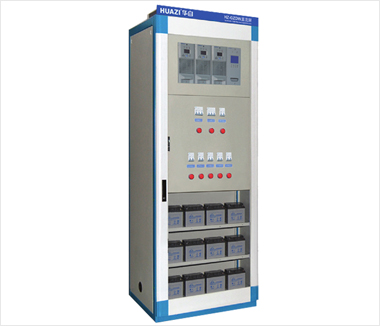

　　壁掛式直流電源柜HZ-GZDW-1A、小型直流電源柜HZ-GZDW-1B是專為小容量用戶設計的直流電源。系統配置由監控模塊、整流模塊、降壓模塊、電池巡檢模塊、配電單元、蓄電池、柜體組成，具有體積小、結構緊湊、壁掛安裝、不占場地、操作簡單、智能管理、高效節能等特點。
　　適用于電力、通信、交通、化工、冶金、軍事、醫療、廠礦、建筑及消防等領域及用戶終端，可作為高壓開關、繼電保護、自動裝置的操作電源和控制電源。

系統特點

　　1)、兩路交流輸入自動切換，確保系統正常運行；
　　2)、輸入電壓范圍寬，電網適應性強；
　　3)、采用HZ-JK01監控，液晶顯示屏，中文菜單，界面友好豐富，按鍵操作簡單方便；
　　4)、具有周全的系統設置、運行信息查詢及各項告警等功能；
　　5)、智能化的蓄電池充放電管理、完善可靠的溫度補償功能；
　　6)、可擴展電池巡檢模塊，最多檢測蓄電池22節；
　　7)、系統采用多級密碼權限管理，限制未受權人員的操作，確保系統安全可靠運行；
　　8)、內置RS232、RS485兩種通訊接口，可通過后臺監控和遠程監控對系統實施“遙測、遙控、遙信、遙調”四遙功能，實現無人值守；
　　9)、支持RTU、CDT、MODBUS三種通訊規約選擇。

　　(1) 可根據用戶需要添加信號裝置，實現事故信號及預告信號報警功能。
　　(2) 配置的不同功能會有所區別，具體詳見系統選配的模塊功能說明。

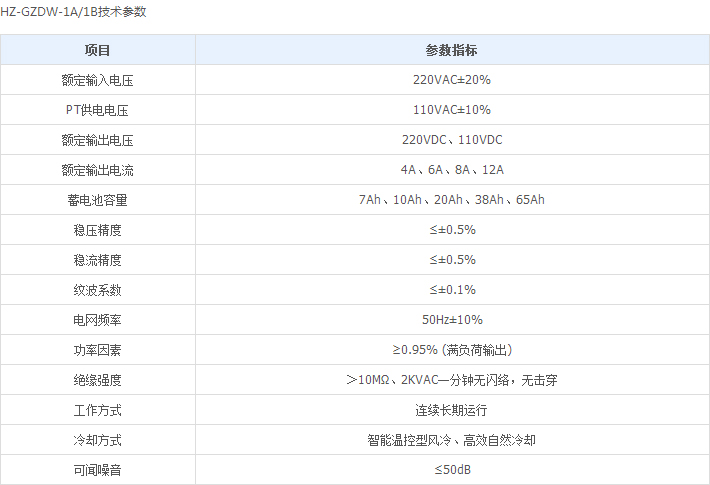

技術參數

使用環境

　　1) 海拔高度: 不超過2000m ；
　　2) 環境溫度: -10℃~+40℃；
　　3) 相對濕度: ≤90％(25℃) ；
　　4) 地震烈度: 不超過8度；
　　5) 設備限在室內工作，且通風良好；
　　6) 室內應無腐蝕金屬和破壞絕緣的有害氣體；
　　7) 安裝垂直傾斜度: 不超過5°；
　　8 微控制器抗噪聲: 1000V 1μs脈沖1分鐘；
　　9) 無強電磁場干擾與劇烈振動。

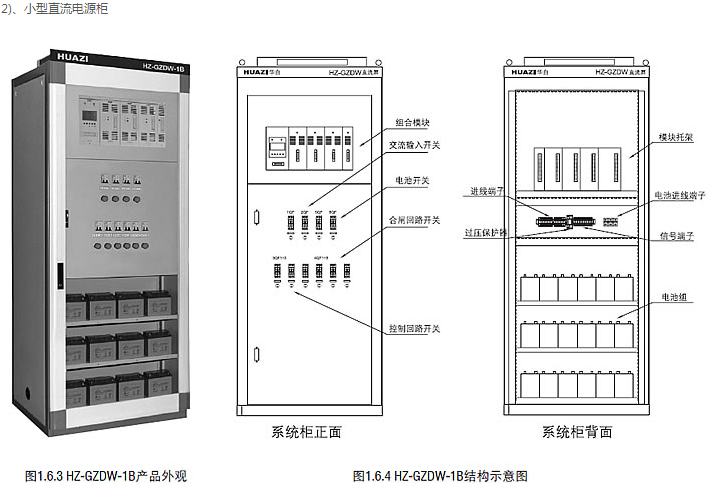

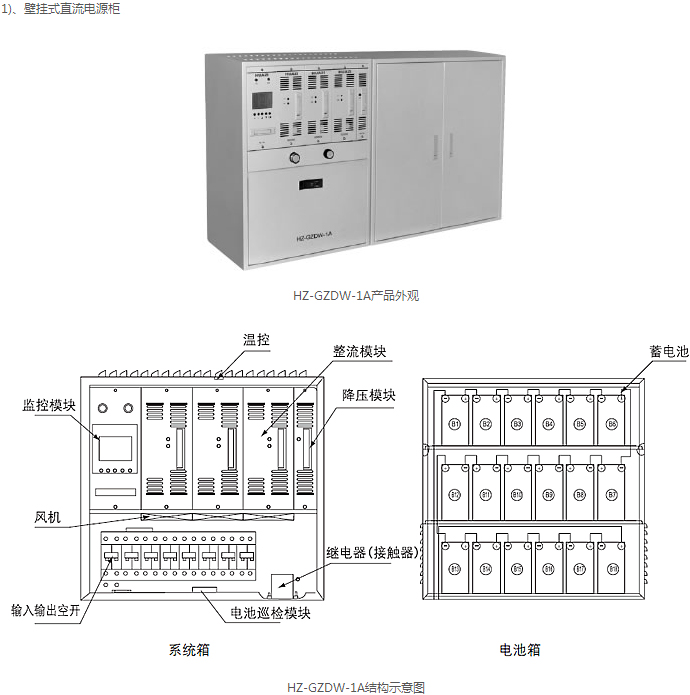

外觀結構
